點焊機原理及制作工藝
1.電阻焊的特點及應用
電阻焊是壓焊的主要焊接方法。電阻焊是將焊件組合后，通過電極施加壓力，利用電流通過接頭的接觸面及鄰近區域產生的電阻熱進行的焊接方法。
電阻焊的主要特點是:焊接電壓很低、焊接電流很大(幾十~幾千安培)，完成一個接頭的焊接時間極短(0.01~幾秒)，故生產效率高:加熱時，對接頭施加機械壓力，接頭在壓力的作用下焊合;焊接時不需要填充金屬。
電阻焊的應用很廣泛，在汽車制造行業和低壓電器、鈑金箱柜、五金家電、航空航天、鐵線制品、廚房用具制造業中都需要用到點焊機，例如新型客機上有多達幾百萬個焊點。電阻焊機有好多種功能、點焊、碰焊、凸焊等，半導體器件和集成電路元件等都有應用。因此，電阻焊是焊接的重要方法之一。電阻焊按工藝方法不同分為點焊、縫焊和對焊。這里僅介紹點焊。
2.點焊
點焊是焊件裝配接接頭，并壓緊在兩電極之間，利用電阻熱熔化母材金屬，形成焊點的電阻焊方法。點焊多用于薄板的連接，如飛機蒙皮、航空發動機的火煙筒、汽車駕駛室外殼等。
(1) 點焊機
點焊機的主要部件包括機架、焊接變壓器、電極與電極臂、加壓機構及冷卻水路等。焊接變壓器是點焊電器，它的次級只有一圈回路。上、下電極與電極臂既用于傳導焊接電流，又用于傳遞動力。冷卻水路通過變壓器、電極等部分，以免發熱焊接時，應先通冷卻水，然后接通電源開關。電極的質量直接影響焊接過程，焊接質量和生產率。電極材料常用紫銅、鎘青銅、鉻青銅等制成;電極的形狀多種多樣，主要根據焊件形狀確定。安裝電極時，要注意上、下電極表面保持平行;電極平面要保持清潔，常用砂布或銼刀修整。
(2)點焊過程
點焊的工藝過程為:開通冷卻水;將焊件工件，送入上、下電極之間，進行點焊。

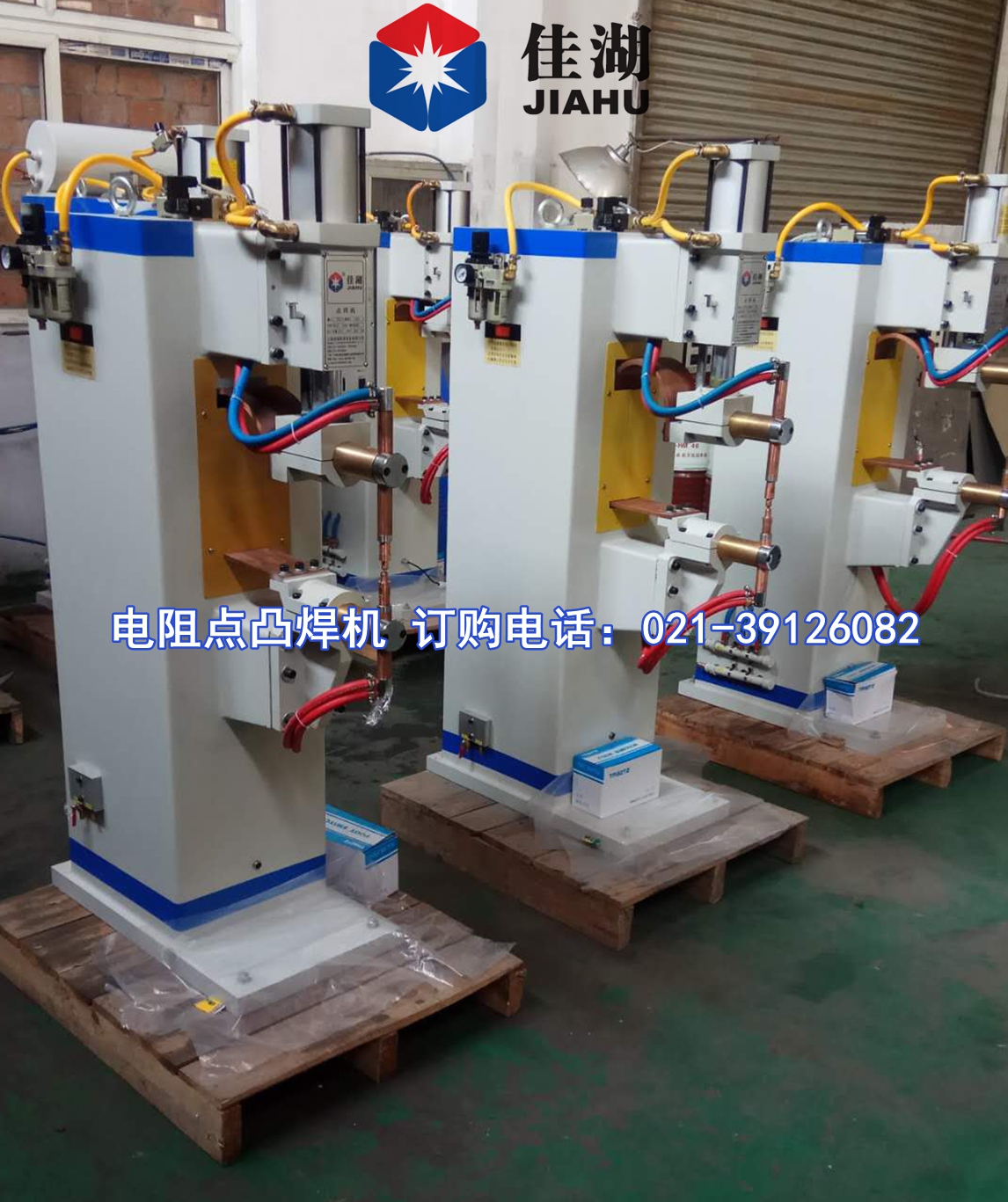

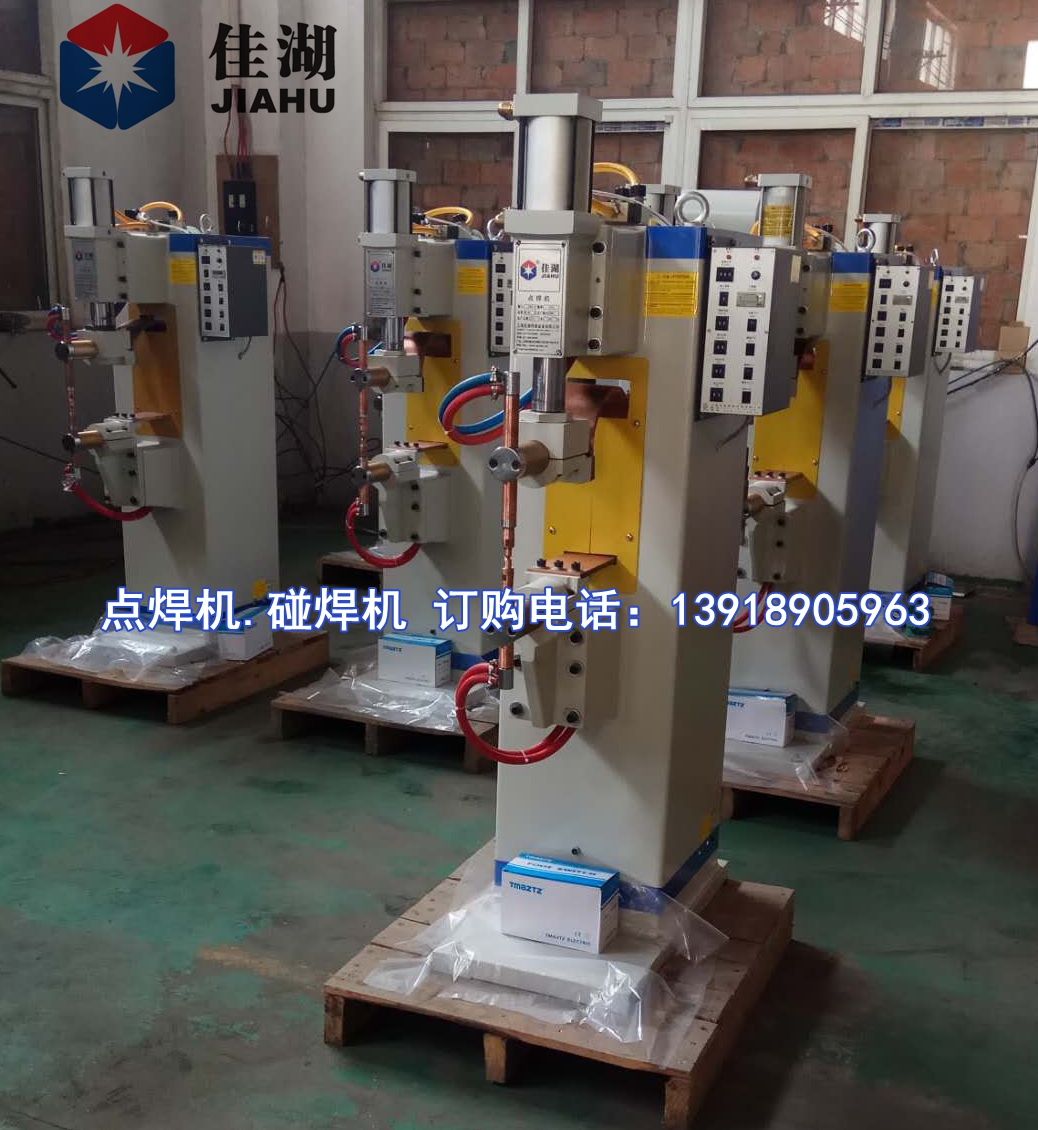

點焊機、電阻焊機、交流脈沖點焊機圖片
上海佳湖焊接設備廠家生產點焊機、碰焊機、排焊機、中頻點焊機、電容儲能式點焊機等焊接設備。
需要了解關于點焊機、碰焊機、中頻點焊機可咨詢13918905963或021-39126095上海佳湖焊接設備有限公司提供焊接設備和焊接工藝解決方案，供應標準化設備和自動化的焊接設備以及技術指導，并可以為客戶提供現場安裝調試，培訓，定期設備維護等。
|
